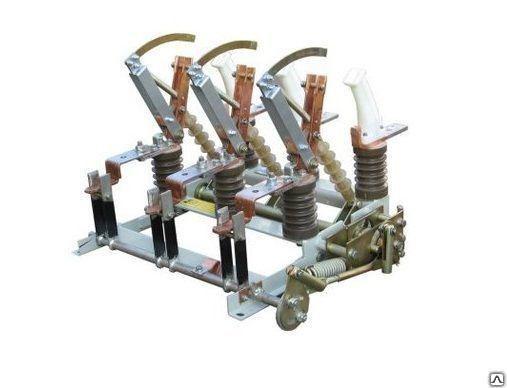

Выключатель нагрузки ВНА-Л 10/630

Выключатель нагрузки ВНА-Л 10/630
  • В наличии
  • Оптом и в розницу

75 400 Тг.

Показать оптовые цены
Выключатель нагрузки ВНА-Л 10/630
75 400 Тг.
В наличииВыключатель нагрузки ВНА-Л 10/630
Купить
+77172255452
  • +77084255452
  • +77017910022
Купить
+77172255452
  • +77084255452
  • +77017910022
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней за счет покупателя

Описание товара

Назначение



1.1 Выключатель нагрузки автогазовый переменного тока типа ВНА-10/630-20УХЛ2 предназначен для коммутации под нагрузкой цепей трехфазного тока 630 А. частотой 50 Гц. Номинальным напряже­нием 6-10 кВ.

ВНА применяется в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП), и камерах одностороннего обслуживания (КСО).

1.2Условия эксплуатации ВНА:

  • Наибольшая высота установки над уровнем моря -1000м.
  • Верхнее рабочее значение температуры окружающего воздуха -+40 °С.
  • Нижнее рабочее значение температуры окружающего воздуха --40°С.
  • Окружающая среда должна быть невзрыво- и непожароопасная, не содержащая агрессивных паров, газов в концентрациях разруша­ющих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами в концентрациях препятствующих нормальной работе выключателя.



1.3 включение и отключение выключателя осуществляется ручным приводом.

1.4 Конструкция выключателя соответствует требования ГОСТ 17717-79.



1.5 Рабочее положение в пространстве - установка на вертикальной плоскости.

1.6 Требования техники безопасности по ГОСТ 12.2.007.3-75



2 Технические данные



2.1 Номинальное напряжение -10кВ.

2.2 Наибольшее напряжение -12 кВ.

2.3 Номинальный ток - 630 А.

2.4 Номинальный ток отключения при cosф > 0,7 - 630 А.

2.5 Ток электродинамической стойкости - 51 кА.

2.6 Номинальное начальное значение

периодической составляющей - 20 кА.

2.7 Механический ресурс до капитального ремонта

не менее циклов В-0 - 2000

2.8 Коммутационная способность выключателя с номинальным
током 400 А. не менее 20 операций ВО, преимущественно актив-
ного тока, равного номинальному, а при номинальном токе 630 А.

допустимое количество отключений не менее 10 операций ВО, преимущественно активного тока, равного номинальному. После выполнения операций проводиться ревизия выключателя с заменой дугогасительных камер. (ГОСТ 17717-79)

Выключатель типа ВНА состоит из рамы, вала управления подвижны­ми токоведущими контактами и вала управления заземляющими ножами. На трех нижних изоляторах шарнирно закреплены подвижные токоведушие контакты совместно с подвижными дугогасительными контактами, на трех верхних изоляторах закреплены неподвижные токоведущие контакты, неподвижные дугогасителъные контакты и дугогасительная камера. Движение от рычагов вала к подвижным контактам передаются при помощи тяговых изоляторов из стеклона-полненного полиамида.

Для отключения выключателя установлены две пружины: отключаю­щая и депфирующая, также для смягчения ударов при отключении установлен резиновый буфер.

Дугогасительные камеры из полиметилметакрилата предназначены для гашении электрической дуги при размыкании дугогасительных контактов, потоком газа образующегося в результате воздействия высокой температуры на газогенерирующий материал камеры. При включении выключателя сначала замыкаются главные контакты, а затем дугогасительные, при отключении сначала размыкаются глав­ные контакты а затем дугогасительные.

Работа выключателя осуществляется при помощи пружинного механизма.

В конструкции выключателя предусмотрена блокировка которая обеспечивает:

  • Невозможность включения выключателя при включенных заземляющих ножах.
  • Невозможность включения заземляющих ножей при включен­ном положении выключателя.

Все трущиеся части в процессе сборки, контактные поверхности главной цепи смазываются смазкой ЦИАТИМ 201 ГОСТ 6267-74. Включение и отключение выключателя осуществляется при помощи ручного привода типа ПР-10. Привод соединяется с валом пружинного механизма включения при помощи тяги (в комплект поставки не входит). Включение осуществляется при передаче поступательного движения от привода ПР-10 через тягу на вал пружинного механизма, при этом происходит сжатие включающей пружины включающего механизма, переход ее через мертвую точку и последующее включение главного вала выключателя. Отключение происходит аналогичным образом.

Выключатель типа ВНА-П (Л) -10/630-20 (ш) УХЛЗ конструктивно имеет отдельную полураму заземлителя и смонтированные на изоля­торах контакты типа КО для установки патронов предохранителей серии ПТ, заземлитель и выключатель соединяются между собой блокировкой.

Характеристики
Основные
Производитель  Кореневский завод низковольтной аппаратуры
Страна производительРоссия
Тип УЗОВыключатель
Технические характеристики
Номинальный ток3200 А
Информация для заказа
  • Цена: 75 400 Тг.
